Терминальное управление

Терминальное управление (ТУ)  позволяет управлять удаленным DX-500 через встречный DX-500. Для  организации ТУ необходимо иметь рабочий (открытый) поток Е1 с  сигнализацией EDSS1. Управление осуществляется по специальным битам  16-го канала, скорость канала - 9600 бит/сек. ТУ не позволяет удалённо  проводить Мониторинг, Тарификацию и Сохранение/Загрузку конфигурации  (команда DB). Существует два варианта ТУ - защищённое (требует  спецверсию ПО и дополнительного сервера защиты) и незащищённое. В данном  примере рассмотрен незащищённый вариант.

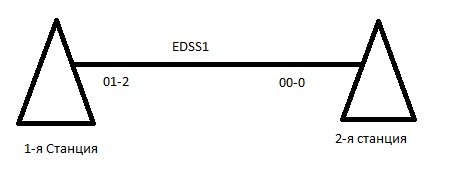

Для примера, станции соединены по следующей схеме:


Настраиваем индексы станций для ТУ (параметр 6-й таб. Sys)
На  первой станции установим индекс 1, на второй 2. Индекс терминального  управления (Nту) может иметь до 3-х знаков, ноль не используется, т.к.  это дефолтовое значение.

Nту первой станции - 1
08>t sys
08:Системные Параметры:
 ============================================================­
      DK Гл.  Префикс Код                       Жалобы
  Nпп Центра  АОН     зоны  Тарификация НФТ NТу NТу DK НМ иА
 ------------------------------------------------------------
    0    1    2       3     4             5   6   7  8  9 10
 ------------------------------------------------------------
    0   08                  (e)Внешние    0   1   0 00  -  -
 ============================================================­===

Nту второй станции - 2

17.05.05-10:26:00  00>t sys
17.05.05-10:26:05  00:Системные Параметры:
17.05.05-10:26:05  ============================================================­
17.05.05-10:26:05       DK Гл.  Префикс Код                       Жалобы
17.05.05-10:26:05   Nпп Центра  АОН     зоны  Тарификация НФТ NТу NТу DK НМ иА
17.05.05-10:26:05  ------------------------------------------------------------
17.05.05-10:26:05     0    1    2       3     4             5   6   7  8  9 10
17.05.05-10:26:05  ------------------------------------------------------------
17.05.05-10:26:05     0   00                  (e)Внешние    0   2   0 00  -  -
17.05.05-10:26:05  ============================================================­===


Затем,  прописываем пути терминального управления в таблице Termw. Нужно  указать, каким потом ваша станция смотрит на встречную, у которой  оговоренный выше индекс терминального управления.

Можно указать  до 32 направлений. Параметр 1 и 2 показывает Nту удалённых станций, на  которые мы будем обращаться с нашей станции. Если в диапазоне более  одной станции (сеть станций), то необходимо указать сначала младший  номер Nту в параметре "от", затем старший номер Nту в параметре "до".  Параметр "Ф" - использовать или нет данное направление.  Параметры "DK" и  "Канал" - это адрес потока вашей станции, который идёт в сторону  станций с индексами Nту в диаппазоне "от" и "до". 2-ое направление -  резервное, для кольцевых схем.

Согласно схеме, первая станция будет обращаться по потоку 01-2 на станцию с индексом Nту=2:
17.05.05-10:52:14  08>t termw
17.05.05-10:52:29  08:Терминальные направления:
17.05.05-10:52:29  ======================================
17.05.05-10:52:29        -Куда-   -- 1-ое --   -- 2-ое --
17.05.05-10:52:29    N   oт  до   Ф DK Канал   Ф DK Канал
17.05.05-10:52:30  --------------------------------------
17.05.05-10:52:30    0    1   2   3  4   5     6  7   8
17.05.05-10:52:30  --------------------------------------
17.05.05-10:52:30    0    2   2   + 01   2     - 00   0
17.05.05-10:52:30  ======================================

Вторая станция будет обращаться по потоку 00-0 на станцию с индексом Nту=1:
17.05.05-10:52:14  00>t termw
17.05.05-10:52:29  00:Терминальные направления:
17.05.05-10:52:29  ======================================
17.05.05-10:52:29        -Куда-   -- 1-ое --   -- 2-ое --
17.05.05-10:52:29    N   oт  до   Ф DK Канал   Ф DK Канал
17.05.05-10:52:30  --------------------------------------
17.05.05-10:52:30    0    1   2   3  4   5     6  7   8
17.05.05-10:52:30  --------------------------------------
17.05.05-10:52:30    0    1   1   + 00   0     - 00   0
17.05.05-10:52:30   ======================================

Как пользоваться:
Для перехода с первой станции на станцию с индексом Nту=2 нужно указать 2,00\,  где 2 - индекс Nту удалённой станции, а 00 - номер DX и номер  кластера/центра встречной станции. Сообщение "*Нет такой команды." можно  перевести как "Вы находитесь на удалённой станции"

17.05.05-11:13:32  08>2,00\
17.05.05-11:14:12  08,2,00>*Нет такой команды.
17.05.05-11:14:12  08,2,00>
17.05.05-11:14:12  08,2,00>dnum p 0 32
17.05.05-11:14:22  08,2,00>Списочные номера портов(0):
17.05.05-11:14:22  08,2,00>=================
17.05.05-11:14:22  08,2,00> Порт  Номер
17.05.05-11:14:22  08,2,00>-----------------
17.05.05-11:14:22  08,2,00>    0  310
17.05.05-11:14:23  08,2,00>    1  311
17.05.05-11:14:23  08,2,00>    2  322
17.05.05-11:14:23  08,2,00>    3  ...
17.05.05-11:14:23  08,2,00>    4  ...
17.05.05-11:14:23  08,2,00>    5  ...
какая у вас версия ПО?
Скорее всего у вас версия СОИБ (с защитой) и полномочия входа определяет сервер защиты.
