Система микросотовой радиосвязи МиниКом-DECT
Радиотехнология DECT (Digital Enhanced Cordless Telecommunication) была разработана европейским институтом ETSI в начале 90-х годов XX века для обеспечения радиодоступа к сетям любых типов.
ГК «Информтехника» — признанный лидер российского рынка по разработкам и внедрению беспроводных систем стандарта DECT.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Радиотехнология DECT (Digital Enhanced Cordless Telecommunication) была разработана европейским институтом ETSI в начале 90-х годов XX века для обеспечения радиодоступа к сетям любых типов.
ГК «Информтехника» — признанный лидер российского рынка по разработкам и внедрению беспроводных систем стандарта DECT.
Технология DECT имеет ряд преимуществ:
- высокое качество передачи речи, сравнимое с цифровыми проводными системами связи, за счет применения адаптивного ИКМ-кодирования (АДИКМ) со скоростью 32 Кбит/с;
- высокая физиологическая безопасность при длительном использовании за счет очень малой мощности излучения (10 мВт);
- возможность обеспечения (при малой мощности сигнала) значительной дальности действия системы за счет использования улучшенной схемы обработки сигнала — до 10 км (и более) при условии прямой видимости;
- возможность реализации средне- и высокоскоростной передачи данных;
- легкость развертывания и наращивания системы за счет отсутствия необходимости частотного планирования;
- специально выделенный решением ГКРЧ единый диапазон частот для всей территории РФ с упрощенной процедурой оформления;
- открытые спецификации стандарта, обеспечивающие совместимость оборудования различных производителей.
Основные технические характеристики системы МиниКом-DECT |
|
Состав системы |
|
Количество прописываемых в контроллере абонентов |
|
Количество радиоканалов в эфире |
|
Профиль доступа |
|
Кодирование речи |
|
Передача данных (доступ в Интернет), Кбит/с |
Dial-Up модем:
|
Интерфейсы с системой управления |
|
Синхронизация |
|
Кодирование речи |
|
Радиоинтерфейс |
|
Диапазон частот, МГц |
|
Ширина полосы частот, МГц |
|
Количество доступных частотных каналов |
|
Разнос частотных каналов, КГц |
|
Вид модуляции |
|
Чувствительность на входе приемника, дБм |
|
Пиковая выходная мощность передатчика, мВт |
|
Принцип организации доступа |
|
Распределение каналов |
|
Длительность кадра, мс |
|
Количество доступных каналов |
|
Интерфейс с телефонной сетью |
|
Электрические характеристики |
|
Скорость цифрового потока, Кбит/c |
|
Волновое сопротивление, Ом |
|
Линейный код |
|
Структура кадра |
|
Система сигнализации |
|
Максимальное расстояние от АТС, м |
|
Есть две основных сферы применения стандарта DECT:
- цифровые радиотелефоны для дома и офиса;
- микросотовые системы связи для учреждений МС (Multicell).
Несомненное достоинство технологии DECT — цифровая радиопередача сигнала с отличным качеством речи, высокой степенью защиты от прослушивания и появления радиодвойников. Малая мощность мобильных телефонов (10 мВт) обеспечивает пользователям высокую экологическую безопасность. Для предприятий, которые хотели бы организовать у себя микросотовую связь, стандарт DECT удобен еще и тем, что не требует сложных процедур для получения частотных разрешений.
Сотрудники, которые по роду своих служебных обязанностей вынуждены часто перемещаться по территории предприятия, надолго остаются без связи и не могут своевременно получить оперативную информацию, вовремя связаться с клиентами, быстро оповестить коллег о срочных мероприятиях и т.д. Теряется время, а значит — деньги.
DECT-радиосеть позволяет мобильным абонентам быть в пределах досягаемости на всей территории предприятия. Где бы ни находились пользователи — в цехе, во дворе, на автостоянке, в конференц-зале или на складе — телефонный звонок всегда найдет абонента. Налаживается эффективный обмен информацией и резко сокращаются непроизводительные расходы времени. Предприятие становится более динамичным и приспособленным к рыночным отношениям.
МиниКом-DECT легко интегрируется в любую проводную телефонную станцию и является великолепным дополнением к ней. При построении сети связи на базе МиниКом-DECT появляется возможность мобильности DECT-абонентов на всей территории развертывания сети (функция «роуминг»).
Система МиниКом-DECT создает сеть радиотелефонной связи, охватывающую территорию всего предприятия. Эта сеть представляет собой несколько радиозон, перекрывающих друг друга. Радиозоны образовываются базовыми станциями (БС), предназначенными для установления соединений с беспроводными телефонными аппаратами. Радиус действия такой зоны составляет 200-300 метров на открытой территории и около 50 метров в здании. Система МиниКом-DECT сама определяет, в какой из зон находится вызываемый абонент, и направляет ему городской или внутренний вызов. Если во время разговора есть необходимость перемещаться из одного конца предприятия в другой, можно это делать, не прерывая разговор и не замечая, переходов из зоны действия одной базовой станции в другую. Система сама отслеживает необходимые соединения. Каждая базовая станция позволяет вести до 12 одновременных разговоров, чем обеспечивает высокую плотность абонентов в зоне действия одной базовой станции. Направленные антенны оптимизируют количество базовых станций, необходимых для уверенной связи на всей территории предприятия.
Состав
Базовое оборудование системы состоит из контроллера базовых станций МиниКом DMC-CS, базовых станций МиниКом DMC-BS, репитера МиниКом-Repeater*, антенно-фидерных устройств, рабочего места оператора (РМО) и абонентских устройств.

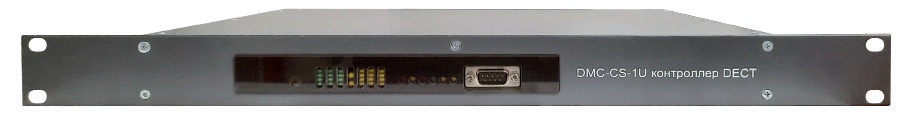

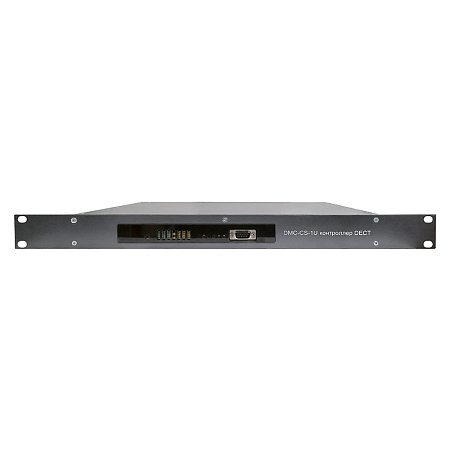

Контроллер базовых станций DMC-CS
Контроллер базовых станций (КБС) предназначен для обеспечения взаимодействия системы МиниКом-DECT с АТС, управления базовыми станциями и обеспечения функционирования беспроводной сети. В системе МиниКом-DECT применяется КБС в виде отдельного устройства в стандартном корпусе 19"/1U, который может подключаться к различным АТС через одну или две 4-проводные цифровые линии Е1. До 6 модулей КБС могут устанавливаться в специальный корпус (кассету) 19"/6U.
Основные технические характеристики КБС МиниКом DMC-CS (версия ПО 2.1) |
|
Напряжение э/питания, В |
|
Потребляемая мощность, Вт |
|
Габариты |
|
Вес, не более, кг |
|
Диапазон температур, oС |
|

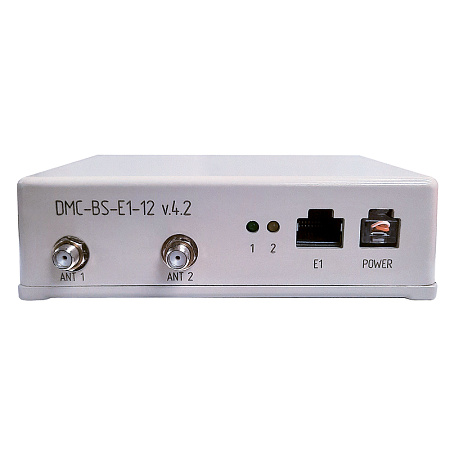

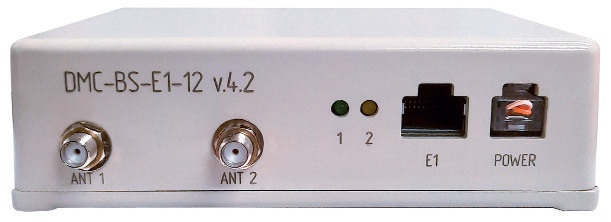

Базовые станции DMC-BS
БС предназначена для организации радиоканала связи с терминальными абонентскими радиоблоками (ТАРБ) или портативными абонентскими радиоблоками (ПАРБ, Радиотрубками).
БС обеспечивают создание радиозон и обмен информацией с мобильными трубками. Базовые станции подключаются к контроллеру 4-парным кабелем по интерфейсу Е1. Удаление БС от контроллера — до 1 км. Для выноса базовых станций на большие расстояния используются цифровые транспортные сети (радиорелейные, оптические, кабельные), xDSL-модемы.
Базовая станция предназначена для установки в отапливаемом помещении, интервал рабочих температур +5...+40 ºС;
При работе в неотапливаемом помещении или вне помещения с большим интервалом рабочих температур (-40...+40 ºС) БС помещается в специальный термостатный блок — термошкаф.
Основные технические характеристики БС МиниКом DMC-BS (версия ПО 9.0) |
|
Подключение БС |
|
Э/питание БС, В |
|
Потребляемая мощность, не более, Вт |
|
Синхронизация |
|
Диапазон температур, oС |
|

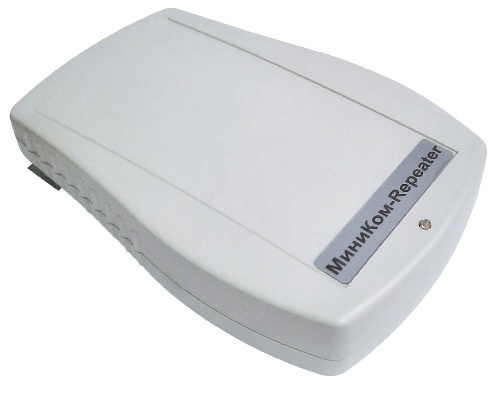

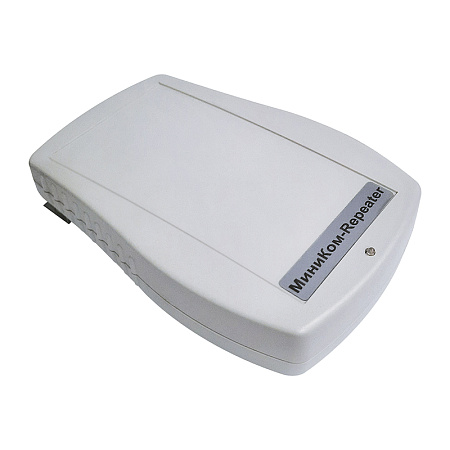

Репитер МиниКом-Repeater
Репитер предназначен для ретрансляции сигналов между БС и ТАРБ/ПАРБ с целью организации радиоканала связи с абонентскими устройствами, находящимися вне зоны прямой видимости БС. Принцип работы основан на способности репитера выполнять функции абонентских терминалов для связи с базовой станцией и функции базовой станции — для связи с абонентскими терминалами, используя свободные радиоканалы стандарта DECT и осуществляя коммутацию 10 разговорных каналов. При работе RF-модуль репитера всегда использует каналы связи с наилучшим качеством. Это определяется специальной процедурой динамического выбора и распределения каналов, которая позволяет постоянно отслеживать состояние всех каналов и выбирать из них наилучшие.
Основные технические характеристики репитера МиниКом-Repeater |
|
Общие |
|
Количество одновременных соединений |
|
Интерфейс с системой управления |
|
Антенные разъемы |
|
Габаритные размеры Ш x В x Г, мм |
|
Вес, кг |
|
Диапазон температур, oС |
|
Относительная влажность, %
|
|
Температура хранения, oС |
|
Защита от внешних воздействий
|
|
Радиоинтерфейс |
|
Частотный диапазон, МГц
|
|
Ширина полосы частот, МГц
|
|
Количество частотных каналов
|
|
Разнос частотных каналов, кГц |
|
Вид модуляции |
|
Скорость передачи (на канал), Кбит/c |
|
Чувствительность приемника, дБм
|
|
Пиковая выходная мощность передатчика, не более, мВт |
|
Средняя мощность излучения передатчика, не более, мВт |
|
Принцип доступа |
|
Частотное планирование |
|
Кодирование речи |
|
Профиль доступа |
|
Э/питание |
|
Тип |
|
Потребляемая мощность, не боле, Вт |
|
Рабочее место оператора
Необходимо для обеспечения работы оператора по конфигурированию, управлению и диагностике системы. Существует возможность удаленного управления КБС по ЛВС.

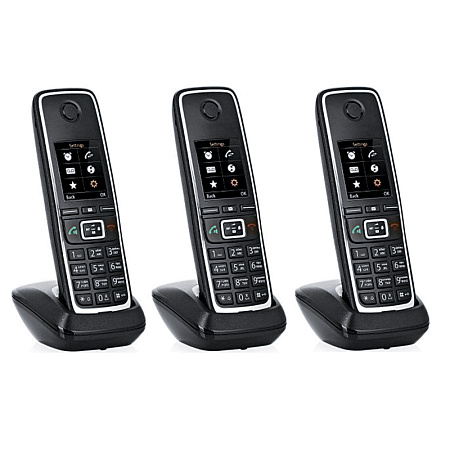

Абонентские устройства
Сегодня мобильные радиотрубки стандарта DECT производятся многими фирмами. Система микросотовой связи МиниКом-DECT поддерживает профиль GAP, созданный специально для использования носимых телефонов различных производителей. Поэтому в своей системе можно использовать оборудование, максимально подходящее по функциональным возможностям и стоимости.
