Уличная базовая станция радиосвязи TETRA МиниКом БСР-П

Возможность работы в децентрализованной сети TETRA
Уличное пыле- и влагозащищенное исполнение
Возможность монтажа на опорах освещения и антенных мачтах

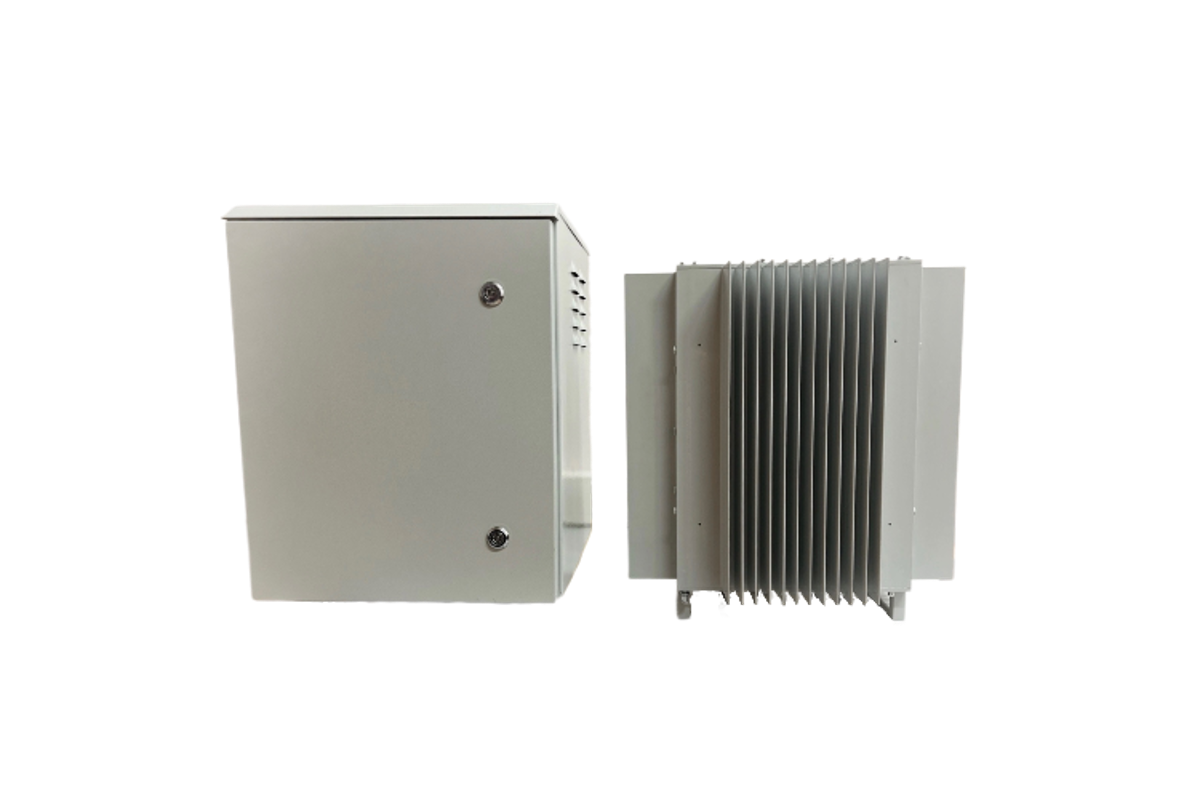

Всепогодная Базовая станция МиниКом БСР-П со степенью защиты IP55 предназначена для монтажа на антенных мачтах, зданиях и вышках. Она состоит из 2х защищенных модулей (ББС и БСВ), каждый из которых предназначен для эксплуатации в любых погодных условиях.

МиниКом БСР-П - первая отечественная всепогодная базовая станция стандарта TETRA, ее программная и аппаратная начинки разработаны в России, благодаря этому она внесена в реестр ЕРРРП (бывший ТОРП).

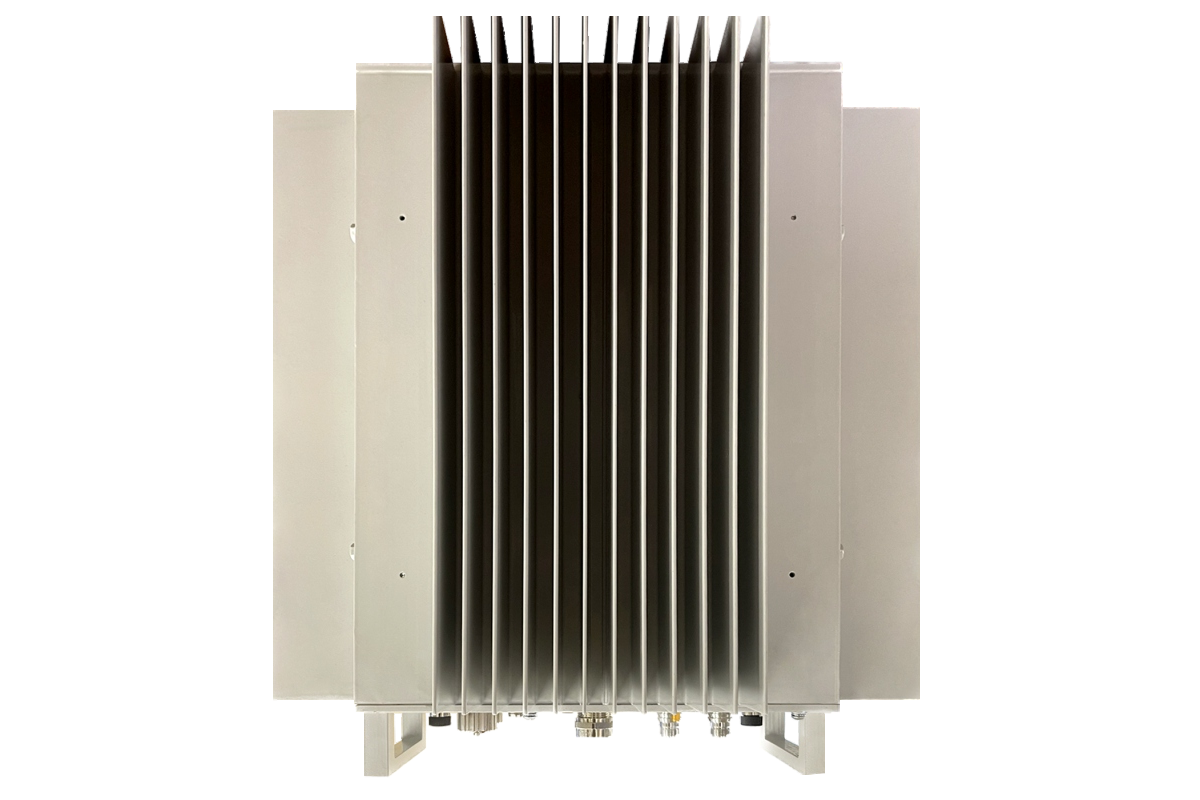

Базовая станция имеет компактный форм-фактор, малый вес и может монтироваться непосредственно на мачтах и опорах, что значительно снижает затраты на обустройство площадок дополнительным оборудованием и монтаж. Установка ее непосредственно возле антенны уменьшает потери в ВЧ трактах. Благодаря низкому энергопотреблению - 300 Вт – МиниКом БСР-П достаточно пассивной системы охлаждения без движущихся частей и не требуется мощных систем ИБП для обеспечения резервного питания. Станция предназначена для наружного применения: ее корпус имеет уровень защиты IP55, рабочий температурный диапазон -40^o – 55^o С.

МиниКом БСР-П оснащена двумя приемопередатчиками, которые обеспечивают 7 одновременных разговорных каналов (1 канал управления), а также 2 IP-канала для подключения к внешним ТФОП и сетям передачи данных.

МиниКом БСР-П поддерживает разные архитектуры систем подвижной радиосвязи комплекса МиниКом-TETRA:

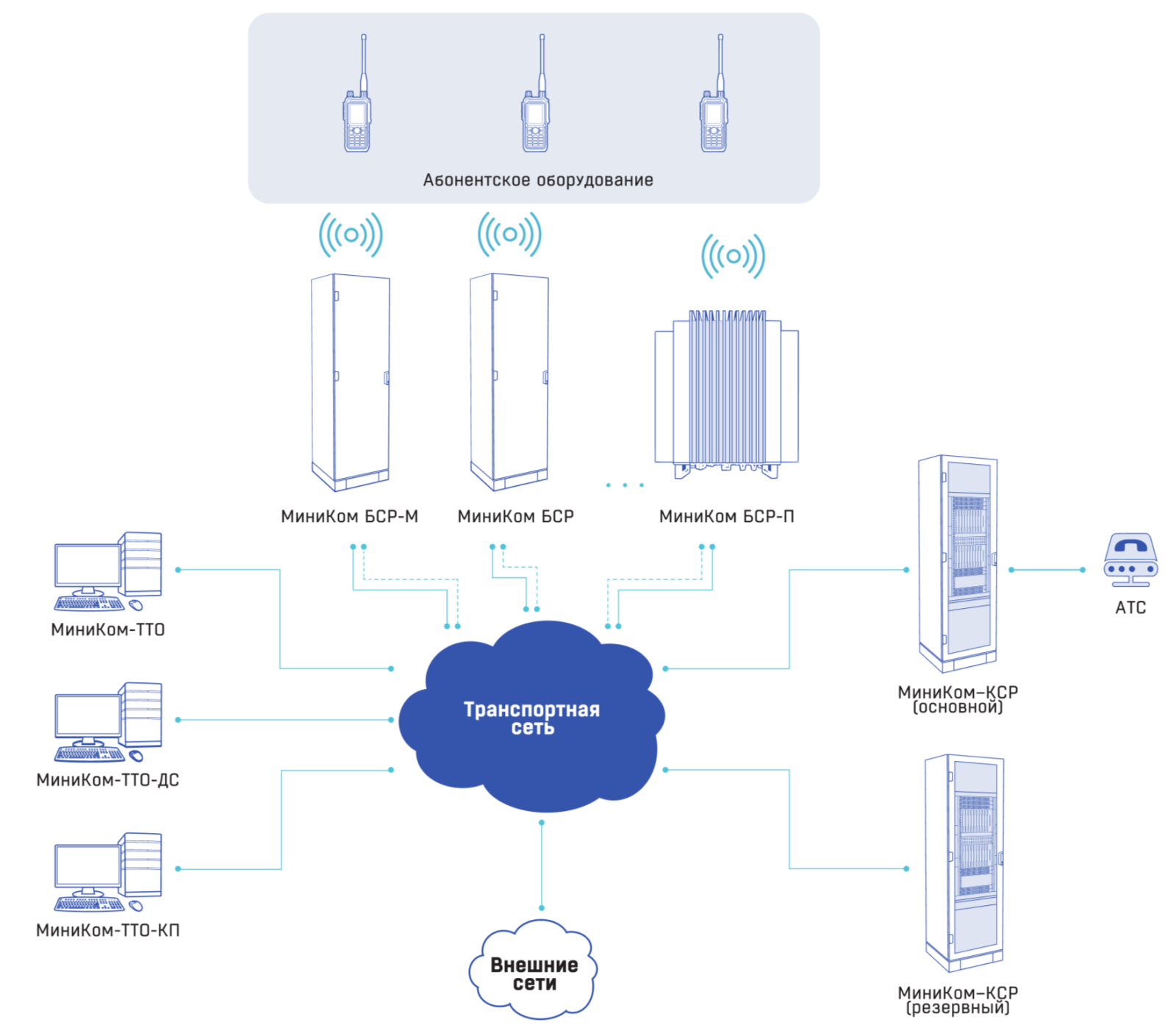

Централизованная схема: подключение к центральному ядру под управлением коммутатора «МиниКом-КСР»

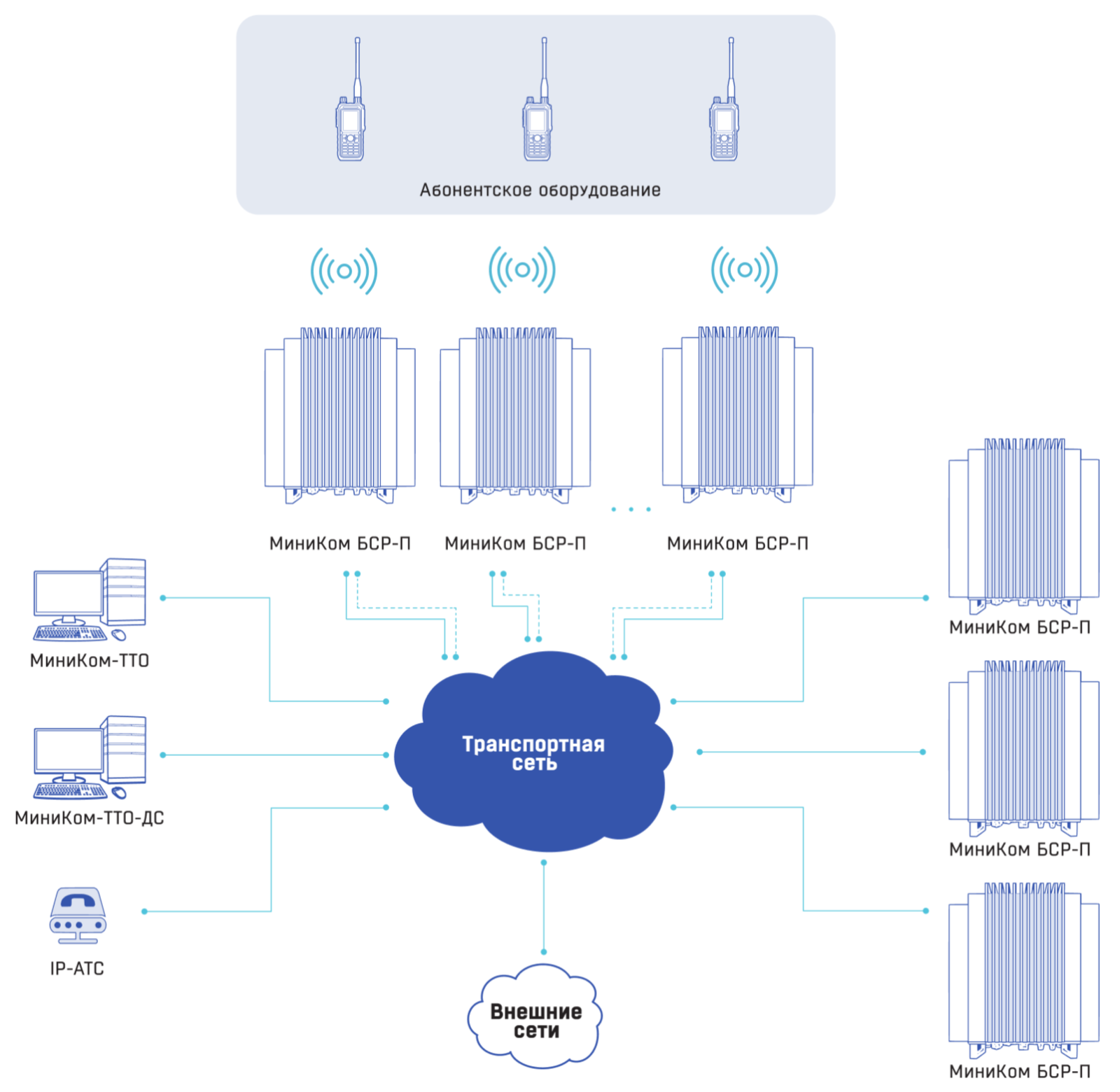

Децентрализованная система, в которой все базовые станции подключены единую сеть без центрального коммутатора.

Базовая станция МиниКом БСР-П совместима со всем оборудованием комплекса МиниКом-TETRA.

Наши преимущества

30-летний опыт разработки
и производства систем связи

Свобода от поведения западных вендоров

Соответствие всем нормативным и отраслевым требованиям

Собственная разработка

Серийное производство

Наличие в реестре ТОРП

Инновационность

Широкий температурный диапазон

Принципиальная схема решения

Схема №1

Схема №2

Основные технические характеристики МиниКом-БСР-П
Количество частотных каналов	2
Частотный диапазон (1)	Диапазон 1: прием: 412-417 МГц передача: 422-427 МГц
Частотный диапазон (2)	Диапазон 2: прием: 457,5-459 МГц передача: 467,5-469 МГц
Рабочая полоса частот:	5 МГц
Канальный разнос:	25 кГц
Выходная мощность (на антенном разъеме)	7,5 Ватт (38,75 дБм)
Сопряжение с транспортной сетью	2 х IP (TCP/IP, медные или оптические)
Варианты построения АФТ	От одной до двух антенн на один БСРП-ББС TX/RX; ТХ/RX+TX/RX;
Диапазон рабочих температур	-40 С до +55 С
Допустимая влажность	от 5 до 85%
Класс защищенности	IP55
Масса	ББС: 45 кг БСВ: 49 кг
Статическая чувствительность приемника (STAT), не хуже	- 119 дБм

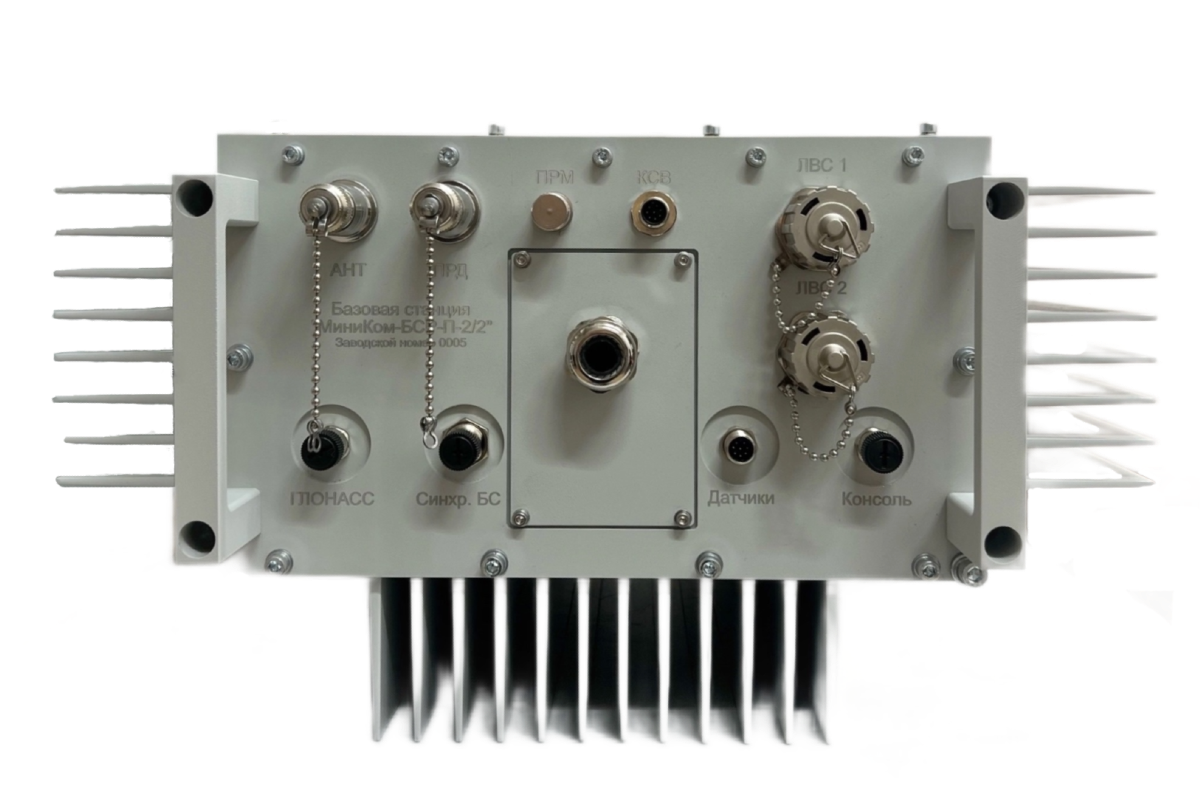

Внешние интерфейсы	2 х Ethernet 4 сухих контакта
Варианты конфигурации БСР-П	БСРП-ББС - две частоты БСРП-БСВ + БСРП-ББС - две частоты 2 БСРП-БСВ + 2хБСРП-ББС - четыре частоты
Электропитание	БСРП-ББС - 48 В (от БСРП-БСВ) БСРП-БСВ - 230 В
Потребляемая мощность	До 300 Вт на один БСРП-ББС
Время автономной работы	2 часа (возможна установка дополнительных АКБ)
Габаритные размеры ББС (ШхВхГ)	420×475×240 мм
